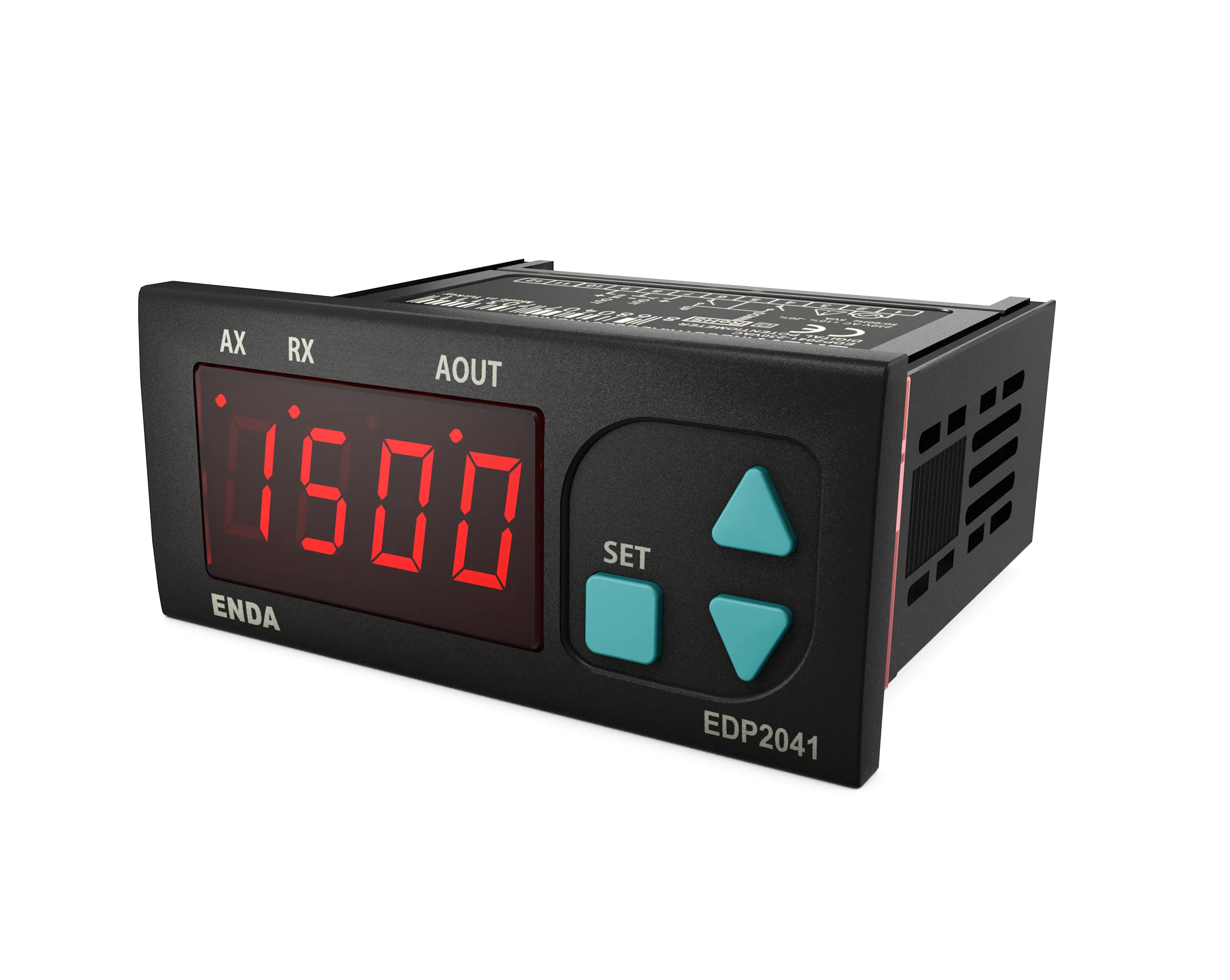

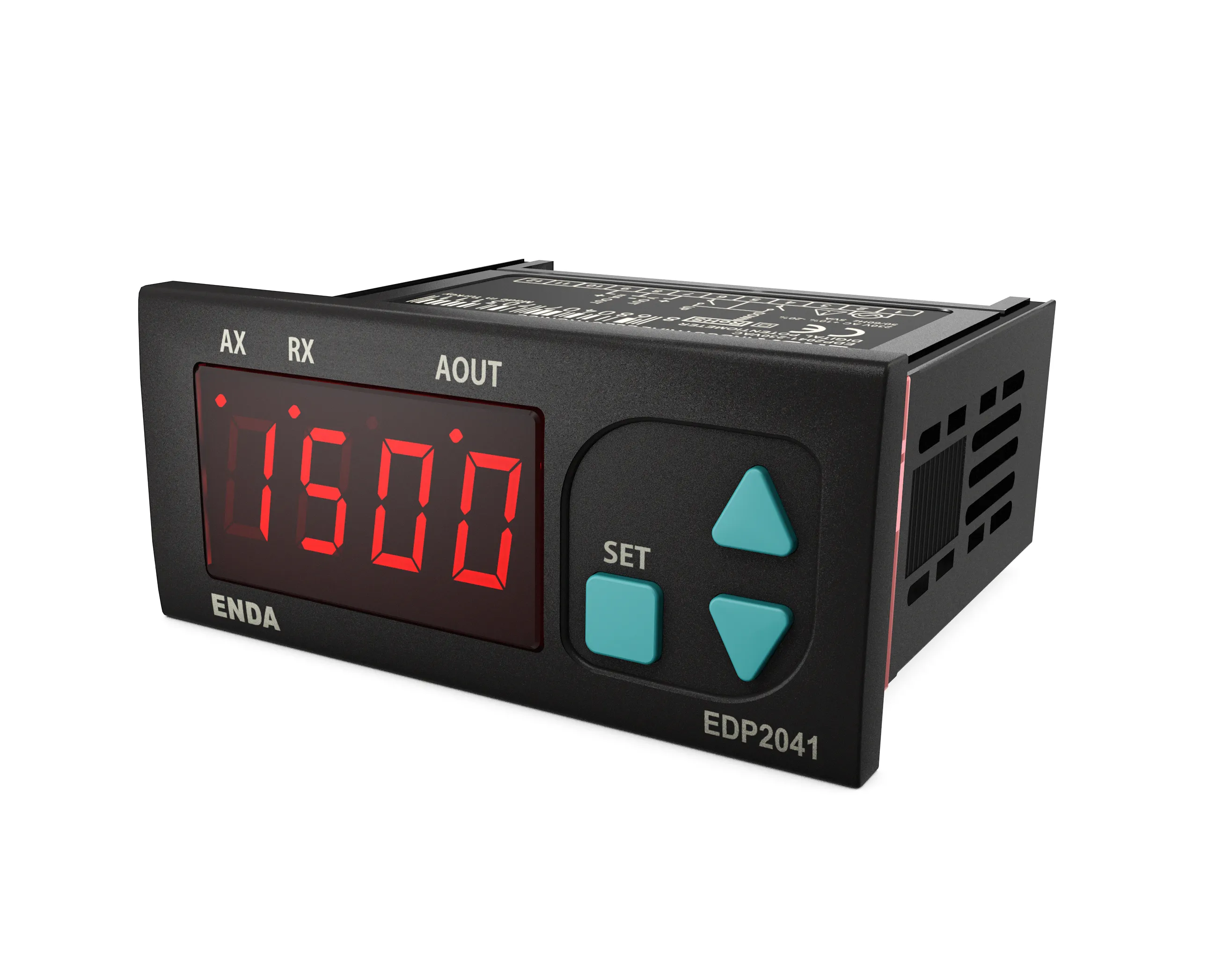

ENDA EDP2041-LV este un potentiometru digital industrial compact, creat pentru reglarea precisa a unui semnal analogic direct din panoul unei masini sau instalatii de automatizare.

Versiunea LV functioneaza cu alimentare 10-30V DC sau 8-24V AC, fiind potrivita in special pentru tablouri de automatizare si utilaje unde este disponibila tensiune joasa de control. Formatul frontal este de numai 77x35 mm, iar aparatul se monteaza direct in panou.

EDP2041 poate inlocui un potentiometru analogic clasic in aplicatii unde este nevoie de o reglare mai clara, repetabila si usor de urmarit.

Valoarea este vizibila permanent pe un afisaj digital cu 4 cifre, iar reglarea se face simplu de la tastele aflate pe partea frontala. Scala afisata poate fi configurata intre -1999 si 9999, iar pozitia punctului zecimal poate fi selectata intre prima si a treia cifra.

Trei tipuri de semnal analogic intr-un singur aparat

Un avantaj important al modelului ENDA EDP2041 este posibilitatea de a selecta tipul iesirii analogice:

• 0-10V
• 0-20mA
• 4-20mA

Valorile minime si maxime ale iesirii pot fi configurate digital, ceea ce permite adaptarea potentiometrului la diferite convertizoare de frecventa, regulatoare, actuatoare si echipamente de automatizare.

Pentru iesirea de 0-10V, ENDA specifica o precizie de 0.1%, rezolutie de 1mV si un curent maxim de 10mA. Pentru iesirile de curent 0-20mA si 4-20mA, precizia este de asemenea 0.1%, cu rezolutie de 2 microA.

Reglare si din butoane externe

Valoarea presetata nu trebuie modificata obligatoriu de pe fata aparatului.

EDP2041 dispune de intrari externe UP si DOWN, astfel incat valoarea poate fi crescuta sau redusa prin doua butoane montate separat pe usa tabloului, pe consola operatorului sau intr-o alta pozitie convenabila.

Intrarea accepta contact sau semnal logic de maximum 24V DC, active low.

Functie Soft ON si Soft OFF

Pentru aplicatiile unde schimbarea brusca a semnalului analogic nu este dorita, EDP2041 ofera functii reglabile Soft ON si Soft OFF. Acestea permit cresterea sau reducerea controlata a valorii de iesire, in locul unei schimbari instantanee.

Aceasta functie poate fi utila, de exemplu, la controlul:

• convertizoarelor de frecventa;
• vitezei motoarelor;
• ventilatoarelor;
• pompelor;
• benzilor transportoare;
• sistemelor de dozare;
• actuatoarelor;
• proceselor industriale cu referinta analogica.

Caracteristici tehnice principale

• Producator: ENDA
• Model: EDP2041-LV
• Tip produs: potentiometru digital
• Alimentare LV: 10-30V DC / 8-24V AC
• Dimensiuni: 77 x 35 x 61 mm
• Montaj: in panou
• Afisaj: 4 cifre
• Scala afisaj: -1999...9999
• Punct zecimal: reglabil intre cifra 1 si 3
• Iesire analogica selectabila: 0-10V
• Iesire analogica selectabila: 0-20mA
• Iesire analogica selectabila: 4-20mA
• Precizie iesire analogica: 0.1%
• Intrare externa UP
• Intrare externa DOWN
• Functie Soft ON
• Functie Soft OFF
• Protectie acces parametri pe 3 niveluri
• Consum: 5VA
• Conexiuni: borne cu surub
• Protectie frontala: IP65
• Protectie spate: IP20
• Temperatura de functionare: 0...+50 C
• Temperatura de depozitare: -25...+70 C
• Carcasa din material plastic cu autostingere
• Marcaj CE conform normelor europene.

Unde se poate utiliza?

ENDA EDP2041-LV poate fi utilizat acolo unde un operator trebuie sa regleze manual o referinta analogica, dar este dorita precizia si vizibilitatea unui aparat digital.

Aplicatii uzuale:

• reglarea vitezei unui convertizor de frecventa;
• control VFD;
• reglarea turatiei motoarelor;
• controlul pompelor;
• ventilatoare si sisteme de ventilatie;
• benzi transportoare;
• masini de injectie mase plastice;
• extrudere;
• masini de ambalare;
• sisteme de dozare;
• tablouri de automatizare;
• controlul unei referinte 0-10V;
• controlul unui semnal 4-20mA.

Pentru aplicatiile industriale unde se cauta un potentiometru digital 0-10V sau 4-20mA, EDP2041-LV ofera avantajul afisajului digital, al reglajului din taste si al posibilitatii de comanda prin butoane externe.

Nota: comunicatia RS485 Modbus este disponibila ca optiune pentru configuratiile comandate cu extensia -RS. Modelul standard EDP2041-LV nu trebuie considerat automat echipat cu RS485.
