Producem rezistenta cartus la comanda pentru matrite, prese si utilaje industriale

Rezistenta cartus este una dintre cele mai folosite solutii de incalzire in industrie atunci cand este nevoie de temperatura stabila, transfer termic rapid si montaj compact. Se foloseste in matrite, prese, masini de injectie, blocuri metalice, cutite de taiere la cald, echipamente de ambalare, dispozitive speciale si multe alte aplicatii unde caldura trebuie concentrata intr-un spatiu redus.

La RezistenteMAG.ro producem si furnizam rezistenta cartus standard si la comanda, adaptate in functie de dimensiune, putere, tensiune, cablu, tip de conexiune, temperatura de lucru si conditiile reale din utilaj.

Lucram atat pentru inlocuirea unor rezistente vechi, cat si pentru proiecte noi, unde clientul are nevoie de o solutie tehnica stabila si corect dimensionata.

Dimensiuni si tensiuni disponibile

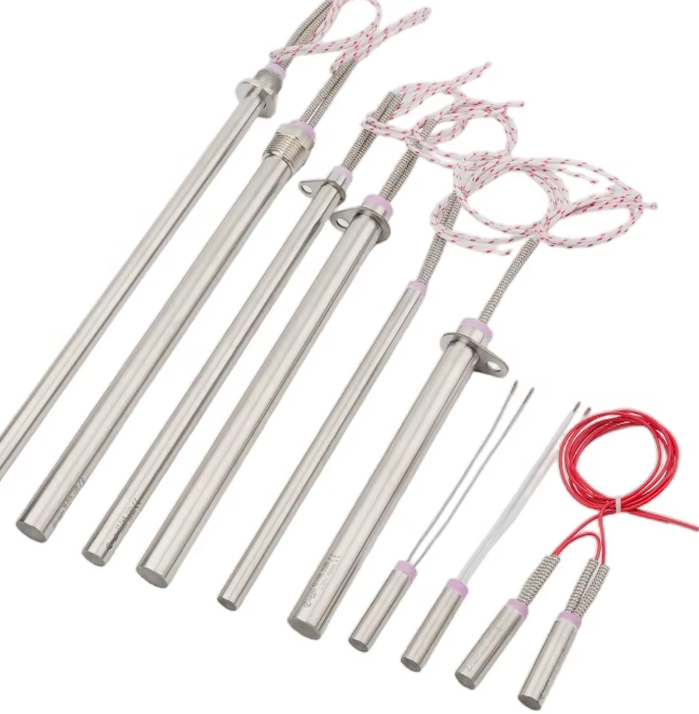

Putem produce rezistente cartus in mai multe variante constructive, in functie de aplicatie si de cerintele tehnice ale clientului.

• diametru minim: Ø6 mm;
• diametru maxim: Ø40 mm;
• lungime minima: 30 mm;
• lungime maxima: 4500 mm;
• tensiune de alimentare: de la 12 V pana la 600 V;
• putere: calculata in functie de diametru, lungime, temperatura si aplicatie;
• cablu de alimentare: la lungime personalizata;
• iesire cablu: dreapta, flexibila sau protejata, in functie de model;
• optiuni speciale: termocupla, PT100, termostat, protectie mecanica, fir de impamantare, distributie speciala a puterii.

O rezistenta cartus nu trebuie aleasa doar dupa diametru si lungime. Doua produse cu aceleasi dimensiuni pot functiona complet diferit daca au putere, densitate de incarcare, izolatie sau cablu diferit.

De aceea, pentru fiecare aplicatie verificam datele tehnice si recomandam o constructie potrivita pentru regimul de lucru.

Ce este o rezistenta cartus?

Rezistenta cartus este un element electric de incalzire cu forma cilindrica, proiectat pentru a fi introdus intr-un alezaj metalic. Caldura este transferata prin contact direct catre corpul in care este montata rezistenta.

In interior, o rezistenta cartus de calitate este construita cu fir rezistiv, izolatie minerala, miez ceramic si manta metalica calibrata. In functie de model si aplicatie, pot fi folosite materiale precum inox, AISI 304, AISI 316, AISI 321 sau aliaje speciale pentru temperaturi si conditii mai solicitante.

Pentru firul de incalzire se folosesc in mod uzual aliaje nichel-crom, apreciate pentru stabilitate la temperatura ridicata si rezistenta buna la oxidare. Izolatia interna cu oxid de magneziu compactat ajuta la transferul termic si la izolarea electrica intre firul rezistiv si manta.

Rezultatul este un produs compact, cu raspuns rapid la incalzire si cu distributie buna a temperaturii pe zona activa.

De ce conteaza densitatea de putere?

La rezistentele cartus, puterea nu se analizeaza doar in W. Foarte importanta este densitatea de putere, exprimata in W/cm². Aceasta arata cat de mult este solicitata rezistenta pe suprafata ei activa.

In functie de aplicatie, se pot realiza:

• rezistente cartus cu incarcare redusa, pentru incalzire moderata si functionare stabila;
• rezistente cartus cu incarcare medie, pentru aplicatii industriale uzuale;
• rezistente cartus cu incarcare ridicata, pentru spatii mici unde este nevoie de putere concentrata;
• rezistente cartus cu distributie speciala a puterii, pentru zone unde temperatura trebuie uniformizata.

O densitate de putere prea mare, folosita intr-un montaj gresit, poate reduce durata de viata a rezistentei. O densitate prea mica poate face incalzirea lenta sau insuficienta. Din acest motiv, alegerea corecta se face in functie de materialul incalzit, temperatura de lucru, timpul de incalzire dorit si calitatea contactului termic.

Aplicatii pentru rezistente cartus

Rezistentele cartus sunt folosite in multe domenii industriale, inclusiv:

• matrite pentru mase plastice;
• masini de injectie;
• extrudere;
• prese;
• placi si bacuri incalzite;
• cutite de taiere la cald;
• echipamente de ambalare;
• dispozitive de sudare si lipire;
• blocuri metalice incalzite;
• sisteme hot runner;
• scule industriale;
• echipamente de laborator;
• linii automate de productie;
• utilaje speciale.

In industria maselor plastice, rezistentele cartus sunt folosite frecvent impreuna cu rezistente duza, rezistente electrice banda mica, rezistente ceramice si termocupluri pentru controlul temperaturii.

Fiecare element are rolul lui. Rezistenta cartus incalzeste local, din interiorul corpului metalic. Rezistenta banda incalzeste pe exteriorul cilindrilor. Rezistenta duza se foloseste pentru zone compacte ale duzelor. Rezistenta ceramica este potrivita pentru aplicatii unde este nevoie de temperatura ridicata si eficienta buna.

Productie dupa desen, mostra sau dimensiuni

Putem produce rezistenta cartus dupa desen tehnic, mostra existenta sau dimensiuni transmise de client.

Pentru oferta, sunt utile urmatoarele informatii:

• diametrul rezistentei;
• lungimea totala;
• lungimea zonei active, daca este cunoscuta;
• tensiunea de alimentare;
• puterea;
• temperatura de lucru;
• lungimea cablului;
• tipul cablului;
• pozitia iesirii cablului;
• existenta unui senzor integrat;
• cantitatea;
• aplicatia unde se monteaza;
• poza cu rezistenta veche sau desenul piesei.

Daca nu cunosti toate datele, trimite-ne ce ai disponibil. In multe cazuri putem porni analiza de la o poza, un diametru, o lungime si cateva informatii despre utilaj.

Pentru proiecte mai complexe, poti vedea si pagina noastra dedicata pentru rezistente electrice standard si la comanda.

Montajul corect prelungeste durata de viata

O rezistenta cartus buna poate ceda repede daca este montata gresit. Cel mai important aspect este contactul termic dintre rezistenta si alezaj.

Gaura de montaj trebuie sa fie curata, corect prelucrata si potrivita pentru diametrul rezistentei. Daca exista joc prea mare, caldura nu se transfera eficient catre corpul metalic. Rezistenta se supraincalzeste, iar izolatia interna si cablul pot fi afectate.

Recomandari generale pentru montaj:

• alezajul trebuie sa fie curat, fara span, praf, ulei ars sau depuneri;
• rezistenta trebuie sa intre pe toata zona activa;
• nu trebuie fortata cu lovituri;
• trebuie evitat jocul excesiv intre rezistenta si gaura;
• cablul nu trebuie sa atinga suprafete fierbinti;
• rezistenta nu trebuie alimentata in aer liber daca nu este proiectata pentru acest lucru;
• temperatura trebuie controlata cu regulator si senzor adecvat;
• produsul trebuie depozitat in spatiu uscat inainte de montaj.

Pentru multe aplicatii industriale, un alezaj tip H7 este o solutie corecta, deoarece permite un contact bun si un transfer termic stabil. Totusi, toleranta finala trebuie stabilita in functie de diametrul rezistentei, lungime, temperatura si tipul aplicatiei.

Termocupla, PT100, termostat si protectii

In aplicatiile unde temperatura trebuie controlata precis, rezistenta cartus poate fi realizata cu senzor integrat sau cu protectii suplimentare.

Optiuni posibile:

• termocupla tip J;
• termocupla tip K;
• termocupla izolata sau neizolata;
• PT100;
• termostat;
• siguranta termica;
• fir de impamantare;
• protectie mecanica pentru cablu;
• iesiri speciale;
• flansa sau sistem de fixare;
• distributie diferita a puterii pe lungime.

Pozitia senzorului este importanta. Daca senzorul este montat intr-o zona nepotrivita, regulatorul poate primi o temperatura gresita si utilajul poate lucra instabil. Pentru grupuri de mai multe rezistente, senzorul trebuie ales si pozitionat in functie de zona unde se doreste controlul real al temperaturii.

Pentru masurare si control, poti vedea si gama de termocupluri, folosita in matrite, masini de injectie, extrudere si alte echipamente industriale.

Tipuri de conexiuni si cabluri

Zona de conexiune este la fel de importanta ca partea activa a rezistentei. In multe utilaje, cablul lucreaza aproape de zone fierbinti, piese mobile, ulei, vibratii sau spatii inguste.

In functie de aplicatie, se pot realiza variante cu:

• cablu flexibil;
• cablu cu izolatie pentru temperatura;
• protectie cu tresa metalica;
• iesire dreapta;
• iesire la unghi;
• cablu protejat mecanic;
• conexiune cu surub;
• flansa de fixare;
• cap ceramic;
• cablu la lungime speciala.

Daca rezistenta se monteaza intr-o zona unde cablul poate fi deteriorat mecanic, recomandam protectie suplimentara. Un cablu ars sau rupt poate opri utilajul chiar daca partea activa a rezistentei este inca functionala.

Materiale folosite in constructia rezistentelor cartus

Pentru aplicatii industriale, materialele trebuie alese in functie de temperatura, mediu, cicluri de incalzire si racire, vibratii si transfer termic.

In constructia rezistentelor cartus se pot folosi:

• manta din inox calibrat;
• AISI 304, AISI 316, AISI 321 sau alte materiale speciale;
• aliaje rezistive nichel-crom;
• izolatie minerala cu oxid de magneziu;
• miez ceramic;
• cap ceramic sau protectie speciala;
• cabluri rezistenta la temperatura;
• protectii metalice pentru cablu.

Alegerea materialului corect este importanta mai ales in aplicatii cu temperatura ridicata, umiditate, ulei, dilatari repetate sau solicitari mecanice.

De ce se ard rezistentele cartus?

In practica, multe defectiuni apar nu din cauza produsului in sine, ci din cauza conditiilor de lucru.

Cele mai frecvente cauze sunt:

• gaura de montaj prea mare;
• contact termic slab;
• functionare fara senzor sau regulator;
• cablu atins de suprafete fierbinti;
• rezistenta alimentata in gol;
• putere prea mare pentru aplicatie;
• murdarie sau depuneri in alezaj;
• umiditate patrunsa in produs inainte de montaj;
• vibratii si miscari repetate ale cablului;
• tensiune gresita;
• montaj fortat.

Pentru o durata de viata buna, rezistenta trebuie aleasa corect si montata corect. O piesa aparent simpla poate lucra foarte bine daca sunt respectate dimensiunile, tolerantele si conditiile de exploatare.

Rezistenta cartus pentru temperaturi ridicate

In functie de constructie si aplicatie, rezistentele cartus pot fi realizate pentru temperaturi ridicate si conditii industriale solicitante. Pentru astfel de aplicatii, sunt importante densitatea de putere, materialul mantalei, izolatia interna, pozitia cablului si controlul temperaturii.

Aplicatiile cu temperaturi ridicate cer atentie suplimentara la:

• transferul termic;
• dilatarea materialelor;
• alegerea cablului;
• pozitionarea senzorului;
• protectia conexiunii;
• stabilitatea regulatorului;
• ventilatie sau izolatie externa, daca este cazul.

Nu recomandam alegerea unei rezistente doar dupa putere. Incalzirea corecta inseamna echilibru intre putere, suprafata activa, contact termic si control.

Alte solutii de incalzire disponibile pe RezistenteMAG.ro

In functie de utilaj, o rezistenta cartus poate fi folosita singura sau impreuna cu alte elemente de incalzire.

Pe RezistenteMAG.ro gasesti si:

• rezistente electrice pentru aplicatii industriale si tehnice;
• rezistente electrice pentru industrie;
• rezistente duza pentru masini de injectie si extrudere;
• rezistente electrice banda mica pentru cilindri si duze;
• rezistente ceramice pentru aplicatii cu temperatura ridicata;
• rezistente tubulare pentru aer, apa, ulei si alte medii;
• rezistente tubulare flexibile pentru forme speciale;
• termocupluri pentru masurarea si controlul temperaturii.

Alegerea corecta depinde de forma piesei, temperatura, mediu, spatiu disponibil si modul in care caldura trebuie transferata.

Cum soliciti o oferta pentru rezistente cartus?

Pentru o oferta rapida, trimite-ne urmatoarele date:

1. diametrul;
2. lungimea;
3. tensiunea;
4. puterea;
5. lungimea cablului;
6. tipul cablului sau o poza cu modelul vechi;
7. temperatura de lucru;
8. aplicatia;
9. cantitatea;
10. termenul dorit de livrare.

Daca este vorba despre o piesa veche, o poza clara poate ajuta foarte mult. Daca ai desen tehnic, il putem analiza direct si putem propune o varianta de productie.

Producem rezistenta cartus pentru aplicatii reale

La RezistenteMAG.ro, rezistenta cartus nu este doar un produs de catalog. Este o piesa tehnica ce trebuie sa se potriveasca exact in utilaj si sa lucreze stabil in productie.

Producem rezistenta cartus de la Ø6 mm pana la Ø40 mm, cu lungimi intre 30 mm si 4500 mm si tensiuni de la 12 V pana la 600 V, in functie de aplicatie si de configuratia tehnica necesara.

Daca ai nevoie de o rezistenta cartus pentru matrita, presa, masina de injectie, extruder, echipament de ambalare sau un proiect special, trimite-ne dimensiunile, poza sau desenul. Analizam cererea si iti recomandam solutia potrivita.
