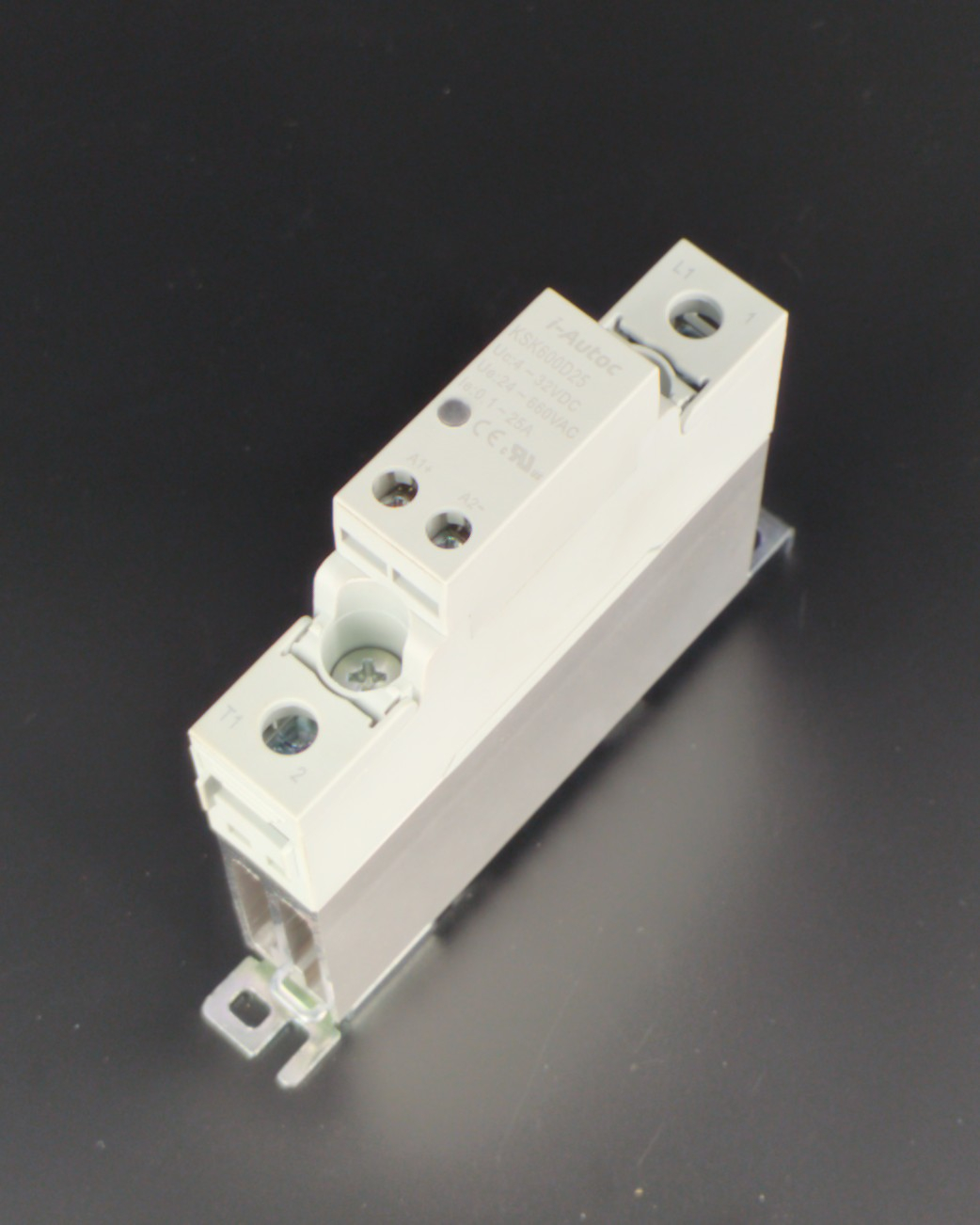

i-Autoc KSK600D25 este un releu static industrial SSR 25A, destinat comutarii rapide si repetate a sarcinilor electrice AC prin intermediul unui semnal de comanda de joasa tensiune DC.

Modelul utilizeaza o intrare de comanda 4-32V DC si poate controla sarcini cu tensiune intre 24 si 660V AC, fiind potrivit pentru automatizari industriale, rezistente electrice, sisteme de incalzire, cuptoare, masini de injectie si alte echipamente cu sarcini AC.

Este un SSR DC-AC, adica semnalul de comanda este DC, iar sarcina controlata este AC.

Releu static SSR 25A pentru automatizari industriale

KSK600D25 este construit pentru aplicatii unde un releu mecanic conventional ar trebui sa comute foarte frecvent.

Fiind un releu electronic fara contacte mecanice de comutatie, este potrivit pentru procese cu cicluri dese de pornire si oprire.

Poate fi utilizat pentru:

• rezistente electrice;
• rezistente cartus;
• rezistente banda;
• incalzitoare tubulare;
• incalzitoare ceramice;
• cuptoare electrice;
• prese termice;
• masini de injectie;
• extrudere;
• sisteme HVAC;
• tablouri electrice;
• automatizari industriale.

Intrare de comanda 4-32V DC

Partea de control functioneaza cu:

Uc: 4-32V DC

Aceasta intrare permite comanda releului de la numeroase dispozitive industriale care furnizeaza iesire DC.

Poate fi utilizat, in functie de schema sistemului, impreuna cu:

• controlere de temperatura;
• PLC;
• regulatoare PID;
• module electronice;
• controlere industriale;
• sisteme automate cu iesire DC.

Bornele de intrare sunt marcate:

A1+
A2-

Polaritatea trebuie respectata la conectarea semnalului de comanda.

Sarcina 24-660V AC

Pe partea de putere, releul poate controla sarcini in domeniul:

24-660V AC

Curentul nominal al modelului este:

25A

Acest domeniu larg de tensiune permite utilizarea releului atat in circuite de 230V AC, cat si in numeroase aplicatii industriale alimentate la 400V AC, daca schema si sarcina sunt corespunzatoare.

KSK600D25 este un releu monofazat. Pentru sisteme trifazate este necesara realizarea unei scheme corespunzatoare cu numarul necesar de relee sau utilizarea unui SSR trifazat dedicat.

Comutare Zero Cross

Codul KSK600D25, fara litera R dupa valoarea curentului, reprezinta versiunea cu Zero-Cross Switching.

Aceasta inseamna ca releul realizeaza comutarea in apropierea trecerii tensiunii alternative prin zero.

Zero-Cross este foarte potrivit pentru controlul:

• rezistentelor electrice;
• incalzitoarelor;
• cuptoarelor;
• sarcinilor rezistive;
• sistemelor de temperatura comandate PID.

Pentru sistemele de incalzire electrica, aceasta metoda este una dintre cele mai utilizate metode de comanda SSR.

SCR pentru comutarea sarcinii

i-Autoc KSK600D25 utilizeaza tehnologie de iesire SCR.

Aceasta constructie permite comutarea electronica a sarcinii fara contact mecanic conventional.

In aplicatiile cu regulatoare PID, SSR-ul poate primi impulsuri repetate de comanda si poate controla puterea transmisa catre rezistenta electrica.

Un exemplu simplu de instalare este:

Senzor temperatura -> Controler PID -> KSK600D25 -> Rezistenta electrica

Curent nominal 25A

Curentul nominal inscriptionat pe produs este:

Ie: 0.1-25A

Curentul minim al sarcinii este de aproximativ 0.1A, iar curentul nominal maxim este de 25A.

Totusi, la un SSR curentul maxim nu trebuie analizat numai dupa valoarea inscriptionata pe carcasa.

Temperatura din tablou, racirea, spatiul dintre relee, radiatorul si curentul continuu al sarcinii influenteaza direct temperatura de functionare.

Pentru functionare continua la curenti mari trebuie realizat un calcul termic corect si asigurata ventilatia corespunzatoare.

Important pentru rezistente electrice

Pentru o sarcina rezistiva la 230V AC, 25A ar reprezenta teoretic:

230V x 25A = 5750W

Aceasta valoare este numai calculul electric teoretic al curentului nominal.

In practica, nu recomandam selectarea unui SSR pentru functionare continua exact la limita sa maxima. Trebuie luate in calcul temperatura tabloului, racirea, ciclul de lucru si rezerva de siguranta.

Pentru aplicatii industriale cu incalzire continua este recomandata dimensionarea SSR-ului cu rezerva fata de curentul normal de functionare.

Protectie interna RC

Seria KSK include un circuit intern de protectie RC, utilizat pentru imbunatatirea comportamentului releului la perturbatii electrice si tranzienti.

Totusi, aceasta protectie interna nu inlocuieste protectiile principale ale tabloului.

Instalatia trebuie sa utilizeze protectii adecvate precum:

• siguranta;
• intrerupator automat;
• protectie la scurtcircuit;
• impamantare;
• protectii dimensionate pentru sarcina conectata.

Izolatie electrica ridicata

Constructia releului ofera separare electrica intre circuitul de comanda si circuitul de putere.

Rezistenta dielectrica specificata intre intrare si iesire este de pana la:

4000V RMS

Aceasta separare este importanta deoarece circuitul de control de 4-32V DC este izolat fata de partea de putere AC.

Montaj in tablou electric

Seria KSK este realizata pentru utilizare in tablouri electrice industriale si instalare pe sina DIN de 35 mm, EN50022, in configuratia prevazuta cu radiatorul corespunzator.

Constructia compacta permite integrarea in:

• tablouri de automatizare;
• tablouri pentru rezistente electrice;
• panouri de temperatura;
• masini industriale;
• sisteme PLC;
• dulapuri electrice.

Racirea SSR-ului este importanta

La releele statice, o parte din energia electrica este transformata in caldura.

La curenti mari, racirea devine esentiala.

Pentru utilizarea aproape de curentul maxim trebuie acordata atentie la:

• temperatura ambientala;
• radiator;
• circulatia aerului;
• ventilatorul tabloului;
• distanta intre mai multe SSR-uri;
• sectiunea conductorului;
• strangerea corecta a bornelor.

O conexiune slaba la borne poate genera rezistenta electrica suplimentara si supraincalzire.

Caracteristici tehnice principale

• Marca: i-Autoc
• Model: KSK600D25
• Serie: KSK
• Tip produs: releu static SSR
• Tip comanda: DC
• Tip sarcina: AC
• Configuratie: monofazat
• Tensiune comanda Uc: 4-32V DC
• Tensiune sarcina Ue: 24-660V AC
• Frecventa sarcina: 45-65Hz
• Curent sarcina Ie: 0.1-25A
• Curent nominal: 25A
• Tip comutare: Zero Cross
• Tehnologie iesire: SCR
• Blocking Voltage: 1200V peak
• Curent minim sarcina: 100mA
• Curent de varf 10ms: pana la 800A peak
• Cadere maxima tensiune in conductie: aproximativ 1.5V RMS
• Curent maxim de scurgere in stare OFF: aproximativ 3mA
• Izolatie intrare/iesire: 4000V RMS
• Rezistenta izolatie: 1000MOhm
• Circuit intern de protectie RC
• Carcasa touch-safe: IP20
• Temperatura ambientala de functionare: -30...+80 C
• Temperatura depozitare: -30...+100 C
• Montaj industrial pe sina DIN cu sistemul de radiator corespunzator
• Marcaj: CE
• Certificare: cRUus

Aplicatii recomandate

i-Autoc KSK600D25 poate fi utilizat pentru:

• control rezistente electrice;
• control rezistente cartus;
• rezistente banda pentru injectie;
• rezistente ceramice;
• incalzitoare tubulare;
• cuptoare industriale;
• uscatoare;
• masini de injectie mase plastice;
• extrudere;
• matrite incalzite;
• prese termice;
• boilere industriale;
• rezervoare incalzite;
• sisteme de temperatura;
• automatizari PLC;
• tablouri electrice industriale.

Este potrivit pentru clientii care cauta un SSR 25A, un releu static 25A, un releu solid state 4-32V DC, un SSR 400V, un SSR pentru rezistenta electrica sau un releu electronic industrial pentru comutarea frecventa a sarcinilor AC.
