i-Autoc KSOD100D10-W este un releu static industrial SSR cu iesire DC, realizat pentru comutarea sarcinilor de curent continuu prin intermediul unui semnal de control de joasa tensiune.

Modelul are intrare de comanda 4-32V DC, iar varianta KSOD100D10 este destinata sarcinilor de pana la 10A la 100V DC.

Spre deosebire de releele SSR utilizate pentru rezistente si sarcini AC, acest model este proiectat special pentru sarcini DC.

Este potrivit pentru automatizari, motoare DC, surse de alimentare, electrovalve, electromagneti si alte echipamente industriale alimentate in curent continuu.

Releu static DC-DC 10A

Configuratia electrica a modelului este:

Control: DC
Sarcina: DC

Din acest motiv, produsul poate fi descris ca un:

SSR DC-DC 10A

Este important sa nu fie confundat cu un SSR DC-AC.

Un SSR DC-AC foloseste un semnal DC pentru a comuta o sarcina AC.

KSOD100D10-W comuta o sarcina DC.

Aceasta diferenta este esentiala pentru alegerea corecta a releului.

Intrare de comanda 4-32V DC

Circuitul de comanda functioneaza in domeniul:

4-32V DC

Acest domeniu permite conectarea la numeroase sisteme industriale de automatizare.

Poate fi comandat de:

• PLC;
• controler industrial;
• modul electronic;
• iesire digitala DC;
• sistem de automatizare;
• regulator cu iesire DC compatibila.

Tensiunea minima necesara pentru activare este de aproximativ 4V DC.

La conectare trebuie respectata polaritatea bornelor.

Sarcina 100V DC - 10A

Modelul KSOD100D10-W este varianta de:

100V DC / 10A

Aceasta inseamna ca este destinat comutarii sarcinilor in curent continuu, cu un curent nominal de pana la 10A in conditiile prevazute de producator.

Poate fi utilizat pentru:

• motoare DC;
• electrovalve DC;
• electromagneti;
• bobine DC;
• sisteme de alimentare DC;
• echipamente electronice;
• automatizari industriale;
• circuite de comanda cu sarcini DC.

Plug-in - montaj rapid pe soclu

Un avantaj important al seriei KSOD este constructia de tip plug-in.

Releul poate fi introdus intr-un soclu compatibil, ceea ce simplifica montajul si inlocuirea in tabloul electric.

In loc sa fie necesara desfacerea completa a cablurilor la schimbarea releului, modulul poate fi extras din baza compatibila si inlocuit.

Aceasta constructie este practica pentru:

• service industrial;
• tablouri electrice;
• masini de productie;
• instalatii unde mentenanta trebuie realizata rapid;
• automatizari cu relee modulare.

Inlocuitor electronic pentru relee mecanice

KSOD este realizat pentru aplicatii unde un releu electromecanic plug-in conventional poate fi inlocuit cu un releu electronic.

Avantajul unui SSR este faptul ca nu utilizeaza contacte mecanice principale pentru comutarea sarcinii.

Prin urmare, nu apar aceleasi probleme de uzura mecanica a contactelor generate de un numar mare de cicluri.

Este potrivit pentru aplicatii cu porniri si opriri frecvente.

Comutare rapida

Pentru seria KSOD, timpul maxim de pornire si oprire este de ordinul:

300 microsecunde

Aceasta viteza este mult mai mare decat in cazul multor relee electromecanice conventionale.

Din acest motiv, KSOD poate fi folosit in automatizari unde sarcina DC trebuie comandata rapid si repetitiv.

Izolatie optica

Circuitul de control este separat de circuitul de putere prin izolatie fotoelectrica.

Aceasta separare ajuta la izolarea sistemului electronic de control fata de circuitul sarcinii.

Rigiditatea dielectrica specificata pentru serie este:

2500 Vrms

Rezistenta minima de izolatie este:

1000 MOhm la 500V DC

Pierderi reduse pe iesire

Pentru varianta 100D10, rezistenta in conductie este foarte mica, de ordinul:

10 mOhm

Aceasta caracteristica ajuta la reducerea pierderilor si a incalzirii interne in timpul comutarii sarcinilor DC.

Totusi, curentul maxim disponibil depinde si de temperatura ambientala si de modul de instalare.

Curent de varf

Pentru modelul de 10A, curentul de varf pe termen foarte scurt poate ajunge pana la aproximativ:

50A pentru 10 ms

Aceasta valoare este un curent tranzitoriu si nu trebuie confundata cu curentul nominal continuu de 10A.

Atentie la sarcini capacitive

Sarcinile capacitive pot produce un curent foarte mare in momentul conectarii.

Acest curent de pornire poate depasi cu mult curentul normal de functionare al sistemului.

Din acest motiv, la utilizarea cu condensatoare mari sau sarcini puternic capacitive trebuie analizat curentul de pornire si utilizata protectia corespunzatoare.

Atentie la polaritate

Fiind un releu pentru sarcini DC, polaritatea trebuie respectata atat la partea de control, cat si la partea de sarcina conform schemei de conectare.

Conectarea gresita poate provoca functionare incorecta sau deteriorarea produsului.

LED pentru indicarea comenzii

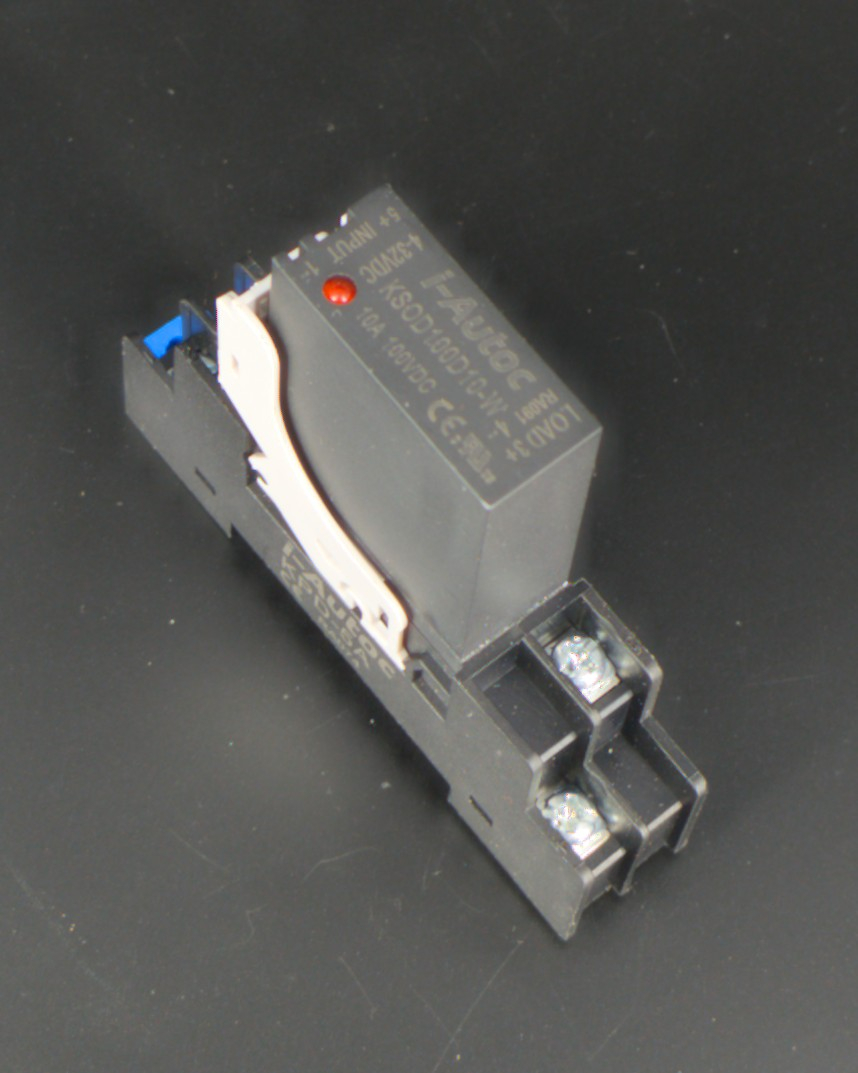

Produsul din imagine este prevazut cu LED rosu de stare.

LED-ul permite verificarea rapida a prezentei semnalului de comanda.

Aceasta functie este foarte utila la:

• montaj;
• pornirea masinii;
• depanare;
• service;
• verificarea semnalului PLC.

Temperatura de lucru

Seria este realizata pentru utilizare industriala intr-un domeniu larg de temperatura.

Temperatura ambientala specificata este:

-30...+80 C

Temperatura de depozitare:

-30...+100 C

La temperaturi ambientale ridicate, curentul maxim admisibil trebuie redus conform conditiilor termice de instalare.

Caracteristici tehnice principale

• Marca: i-Autoc
• Model: KSOD100D10-W
• Serie: KSOD
• Tip produs: releu static SSR
• Tip iesire: DC
• Configuratie: DC-DC
• Curent nominal: 10A
• Tensiune sarcina: 100V DC
• Intrare comanda: 4-32V DC
• Tensiune minima activare: aproximativ 4V DC
• Tensiune dezactivare: aproximativ 1V DC
• Curent maxim intrare: aproximativ 18mA la 32V DC
• Iesire semiconductor
• Izolatie fotoelectrica
• Rigiditate dielectrica: 2500 Vrms
• Rezistenta izolatie: 1000 MOhm
• Curent de varf 10 ms: pana la 50A
• Timp maxim pornire: aproximativ 300 us
• Timp maxim oprire: aproximativ 300 us
• Curent scurgere OFF: aproximativ 0.1mA
• Rezistenta ON pentru 100D10: aproximativ 10 mOhm
• Montaj: plug-in
• Soclu: disponibil / montaj pe baza compatibila
• LED stare
• Temperatura lucru: -30...+80 C
• Temperatura depozitare: -30...+100 C
• Greutate releu fara baza: aproximativ 20 g
• Greutate cu baza: aproximativ 50 g
• Marcaj CE

Aplicatii recomandate

i-Autoc KSOD100D10-W poate fi utilizat pentru:

• motoare DC;
• electrovalve 24V DC;
• electrovalve 48V DC;
• electromagneti;
• bobine DC;
• frane electromagnetice;
• surse de alimentare DC;
• automatizari PLC;
• masini industriale;
• echipamente de productie;
• circuite de control DC;
• sisteme cu baterii;
• module electronice;
• tablouri electrice.

Este recomandat clientilor care cauta un:

releu static DC 10A,
SSR 100V DC,
SSR 4-32V DC,
releu solid state pentru motor DC,
releu electronic pentru electrovalva,
sau un SSR plug-in pentru automatizari industriale.

Important - nu este SSR pentru 230V AC

Acest aspect trebuie mentionat clar:

KSOD100D10-W nu este destinat comutarii unei sarcini de 230V AC.

Este un releu static cu iesire DC, destinat sarcinilor in curent continuu.

Pentru comutarea rezistentelor electrice sau a altor sarcini de 230V / 400V AC trebuie ales un SSR cu iesire AC corespunzatoare.
