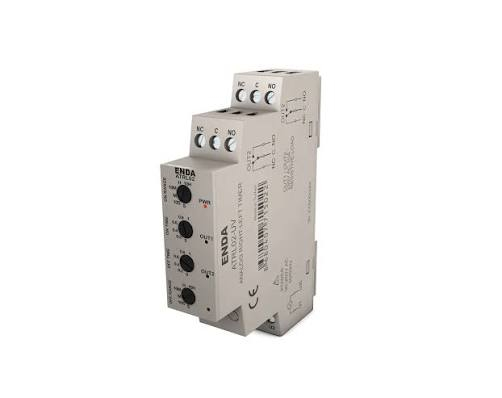

ENDA ATRL02-UV este un releu temporizator analog pentru comanda alternativa dreapta-stanga a motoarelor si mecanismelor industriale. Aparatul controleaza doua iesiri separate si permite stabilirea timpului de functionare si a timpului de pauza dintre schimbarea sensului.

Varianta UV functioneaza la 90-250V AC, 50/60Hz, fiind potrivita pentru tablouri electrice alimentate la 230V AC. Constructia ingusta de numai 18 mm permite montarea directa pe sina TH35 DIN, fara ocuparea inutila a spatiului din tablou.

Cum functioneaza ATRL02?

ATRL02 utilizeaza doua iesiri:

• OUT1 pentru un sens de functionare;
• OUT2 pentru sensul opus.

Parametrul ton stabileste durata de functionare a releelor OUT1 si OUT2, iar toff stabileste perioada in care iesirile raman dezactivate intre schimbari.

Practic, intr-o aplicatie cu motor reversibil, secventa poate fi:

sens dreapta -> pauza -> sens stanga -> pauza -> repetare

Aceasta functie permite realizarea unei miscari alternative automate fara utilizarea unui PLC pentru temporizarea de baza.

Timp reglabil de la secunde pana la ore

Pentru temporizare pot fi selectate 6 unitati:

• S - secunde
• 10S - 10 secunde
• M - minute
• 10M - 10 minute
• H - ore
• 10H - 10 ore

Scala analogica este reglabila intre 0 si 1, iar combinarea scalei cu unitatea selectata permite adaptarea temporizatorului la cicluri scurte sau lungi.

Doua iesiri releu de 10A

ENDA ATRL02 dispune de doua iesiri releu:

• OUT1: releu 250V AC, 10A pentru sarcina rezistiva
• OUT2: releu 250V AC, 10A pentru sarcina rezistiva
• contacte NO+NC.

Cele doua iesiri permit realizarea unei comenzi alternative pentru doua contactoare sau circuite de comanda.

Pentru motoare electrice, iesirile temporizatorului trebuie utilizate in mod normal pentru comanda contactoarelor, nu pentru alimentarea directa a motorului. Contactoarele pentru sens dreapta si stanga trebuie sa fie prevazute cu interblocarea electrica si mecanica necesara pentru a evita actionarea simultana.

Aplicatii recomandate

ENDA ATRL02-UV poate fi utilizat pentru:

• motoare electrice reversibile;
• sisteme dreapta-stanga;
• sisteme inainte-inapoi;
• agitatoare industriale;
• mixere;
• masini de ambalare;
• benzi si mecanisme cu miscare alternativa;
• sisteme de pozitionare;
• masini industriale cu inversarea sensului;
• tablouri electrice pentru contactoare;
• automatizari simple fara PLC.

Este o solutie practica atunci cand o masina trebuie sa schimbe automat directia la intervale regulate.

Caracteristici tehnice principale

• Producator: ENDA
• Model: ATRL02-UV
• Tip: releu temporizator analog dreapta-stanga
• Alimentare UV: 90-250V AC +/-10%, 50/60Hz
• Functie: comanda alternativa dreapta-stanga
• Numar iesiri: 2 relee
• OUT1: 250V AC, 10A, NO+NC
• OUT2: 250V AC, 10A, NO+NC
• ton: timp de functionare OUT1 / OUT2
• toff: timp de pauza pentru iesirile releu
• Unitati timp: S, 10S, M, 10M, H, 10H
• Scala: 0...1
• Timp resetare: maximum 0.04 secunde
• Consum: maximum 10VA
• Montaj: sina TH35 DIN
• Dimensiuni: 18 x 90 x 66 mm
• Conexiune: borne cu surub
• Protectie: IP20
• Temperatura de functionare: 0...+50 C
• Temperatura de depozitare: -25...+70 C
• Carcasa din plastic cu autostingere
• Marcaj CE conform normelor europene.

De ce este util un temporizator dreapta-stanga?

Intr-un sistem clasic, inversarea automata a sensului necesita mai multe relee auxiliare sau logica de automatizare.

ATRL02 reuneste temporizarea necesara pentru cele doua directii intr-un singur modul compact. Operatorul poate modifica timpul de functionare si timpul de pauza direct din partea frontala a aparatului.

Acest lucru este util mai ales pentru masini simple, modernizari de tablouri electrice si aplicatii unde utilizarea unui PLC ar fi inutil de complexa.

Important: ATRL02 este un dispozitiv de temporizare si comanda. Pentru inversarea efectiva a unui motor trifazat sau a unei sarcini de putere trebuie realizat circuitul corespunzator cu contactoare, protectie motor si interblocare.
