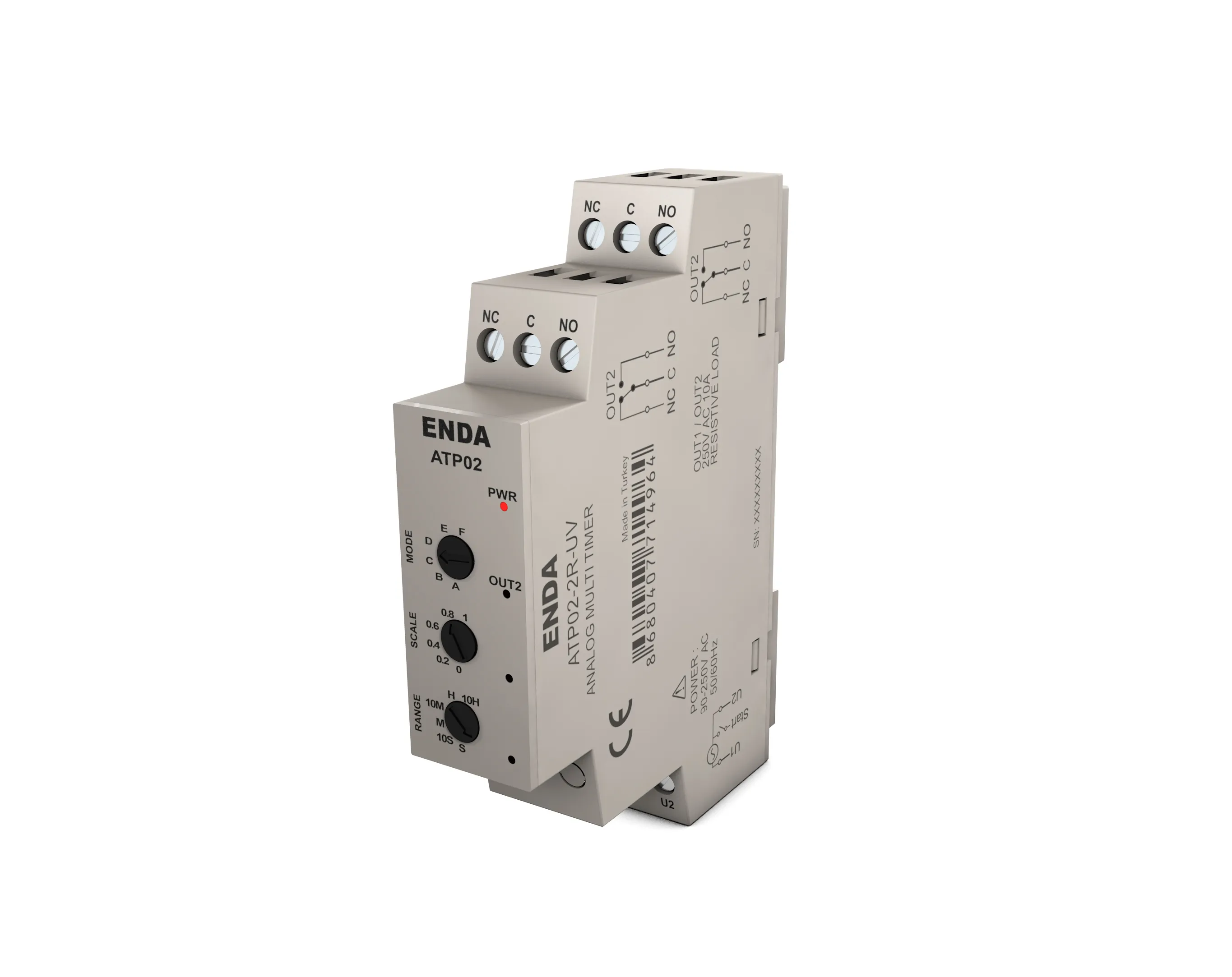

ENDA ATP02-UV este un releu temporizator analog multifunctional pentru automatizari industriale, proiectat pentru aplicatii unde este necesara pornirea, oprirea, intarzierea sau functionarea periodica a unui circuit electric.

Varianta UV functioneaza la 90-250V AC, 50/60Hz, ceea ce permite utilizarea directa in majoritatea tablourilor electrice alimentate la 230V AC. Aparatul are carcasa ingusta, cu latime de numai 18 mm, si se monteaza direct pe sina DIN TH35.

Spre deosebire de un temporizator simplu cu o singura functie, ATP02 permite selectarea a 6 moduri diferite de temporizare: A, B, C, D, E si F. Operatorul alege functia, intervalul de timp si valoarea dorita direct de la selectoarele aflate pe partea frontala.

6 functii de temporizare intr-un singur releu

Mod A - ON Delay
Iesirea releului este activata dupa expirarea timpului setat.

Mod B - ON Power
Releul se activeaza la alimentare si ramane activ pe durata timpului setat.

Mod C - Functionare periodica
Iesirea functioneaza repetitiv conform timpului selectat.

Mod D - OFF Delay cu intrare de control
Temporizarea la oprire poate fi comandata prin intrarea externa de control.

Mod E - Impuls unic temporizat
Dupa perioada stabilita, releul genereaza un impuls temporizat.

Mod F - Impuls periodic
Releul genereaza impulsuri repetitive conform timpului selectat.

Aceasta flexibilitate permite folosirea unui singur model ATP02 pentru mai multe tipuri de automatizari, reducand necesitatea pastrarii mai multor tipuri de relee de timp in stoc.

De la secunde pana la ore

ENDA ATP02 permite selectarea uneia dintre urmatoarele unitati:

• S - secunde
• 10S - 10 secunde
• M - minute
• 10M - 10 minute
• H - ore
• 10H - 10 ore

Scala frontala este reglabila intre 0 si 1, iar timpul efectiv rezulta din combinarea pozitiei potentiometrului cu unitatea selectata.

Astfel, acelasi releu poate fi utilizat atat pentru o intarziere scurta de cateva secunde, cat si pentru secvente de functionare de ordinul orelor.

Releu compact pentru tabloul electric

Cu dimensiuni de aproximativ 18 x 90 x 66 mm, ATP02 ocupa foarte putin spatiu pe sina DIN. Conexiunile sunt realizate prin borne cu surub, iar selectarea modului, a scalei si a unitatii de timp se face direct de pe partea frontala.

Conform paginii tehnice si catalogului ENDA actual, iesirea releu este specificata la 250V AC, 10A pentru sarcina rezistiva, NO+NC.

Caracteristici tehnice principale

• Producator: ENDA
• Model: ATP02-UV
• Tip produs: releu temporizator multifunctional analog
• Alimentare: 90-250V AC, 50/60Hz
• Compatibil cu retele 230V AC
• Moduri temporizare: A, B, C, D, E, F
• Unitati timp: S, 10S, M, 10M, H, 10H
• Scala reglabila: 0...1
• Functie ON Delay
• Functie ON Power
• Functionare periodica
• OFF Delay cu intrare de control
• Impuls unic temporizat
• Impuls periodic
• Iesire releu: 250V AC, 10A sarcina rezistiva
• Contact: NO+NC
• OUT1 trigger: disponibil in functie de configuratia comandata
• OUT2: iesire pentru functia de temporizare
• Timp resetare: maximum 0.04 secunde
• Consum: maximum 10VA
• Montaj: sina DIN TH35
• Dimensiuni: 18 x 90 x 66 mm
• Conexiune: borne cu surub
• Protectie: IP20
• Temperatura de functionare: 0...+50 C
• Temperatura de depozitare: -25...+70 C
• Carcasa din plastic cu autostingere
• Marcaj CE.

Unde poate fi folosit ATP02-UV?

ENDA ATP02-UV este potrivit pentru automatizarea:

• pompelor;
• ventilatoarelor;
• motoarelor comandate prin contactor;
• electrovalvelor;
• sistemelor de incalzire;
• rezistentelor electrice comandate prin contactor;
• benzilor transportoare;
• sistemelor de dozare;
• masinilor de ambalare;
• sistemelor de ventilatie;
• semnalizatoarelor;
• utilajelor industriale;
• tablourilor electrice.

Pentru motoare, rezistente electrice sau alte sarcini de putere mare, temporizatorul trebuie utilizat pentru comanda unui contactor sau releu de putere dimensionat corespunzator, nu ca element principal de comutare a unei sarcini care depaseste capacitatea contactelor sale.

ENDA ATP02-UV este o alegere potrivita atunci cand se cauta un releu temporizator multifunctional 230V, un releu de timp pentru sina DIN sau un temporizator analog care poate realiza mai multe functii fara PLC.
